Los pararrayos con dispositivo de cebado (PDC) incorporan un sistema que permite obtener  un mayor  tiempo de avance de cebado respecto a una punta captadora simple. La punta activa (PDC) genera un trazador ascendente hacia la nube, ofreciendo una área de protección más extensa que una punta Franklin.

Cada país dispone de normativas propias sobre los pararrayos PDC, siendo las normas de mayor aplicación la francesa NFC 17102:2011, la española UNE 21186:2011 y la portuguesa NP4426:2013. Existen de igual manera, reglamentos, normativas o leyes específicas de cada país,  que coexisten con las normas internacionales pudiendo completarlas o concretarlas como es el caso en España del CTE SUA 08 (Normativa de obligado cumplimiento).

Toda la información sobre las normativas vigentes aqui.

Es la frecuencia de caída de rayos en una determinada zona, se mide por rayos/km². Se utiliza para la evaluación del número anual de sucesos peligrosos que puede sufrir una estructura, y calcular el riesgo de sufrir daños por impactos de rayos.

El ΔT  es el avance de cebado de un pararrayos PDC, que se obtiene mediante un ensayo de tensión en laboratorio de alta tensión. Las condiciones de ensayo vienen descritas en el Anexo C de las normas NFC 17102:2011, UNE 21186:2011 y NP4426:2013.

Las normas NFC 17102:2011, UNE 21186:2011 y NP4426:2013, en los apartados 5.2.2 y C.2.2 indican que para que un pararrayos se considere PDC debe obtener un avance de cebado (ΔT) como mínimo de 10 μs, y el  valor máximo admisible de ΔT es de 60μs aunque en los ensayos se hayan obtenido resultados superiores.

Siendo el valor máximo admisible de ΔT, según normativa vigente, de 60μs, el radio máximo de protección calculado no puede ser mayor a 120m en un Nivel IV de protección.

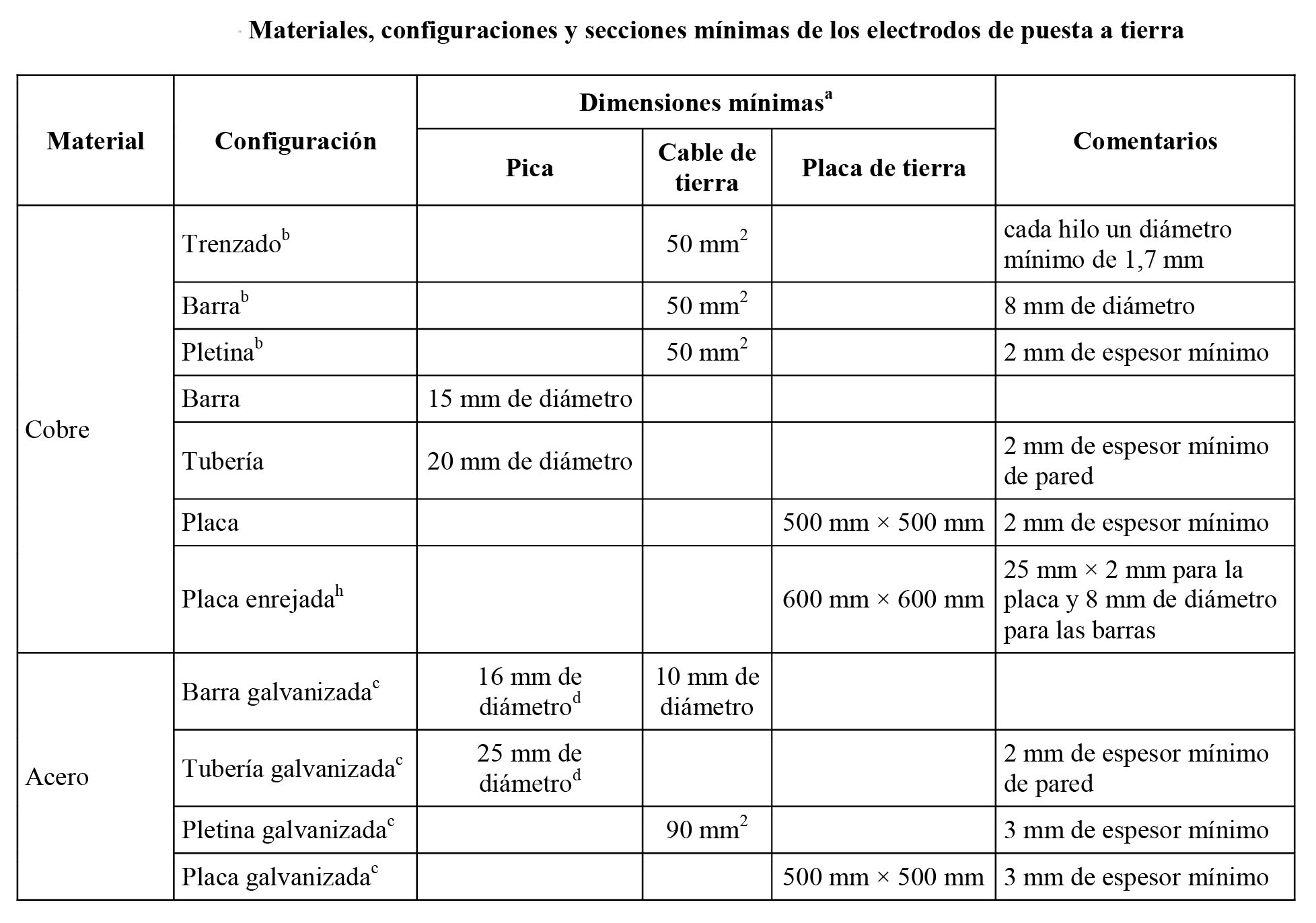

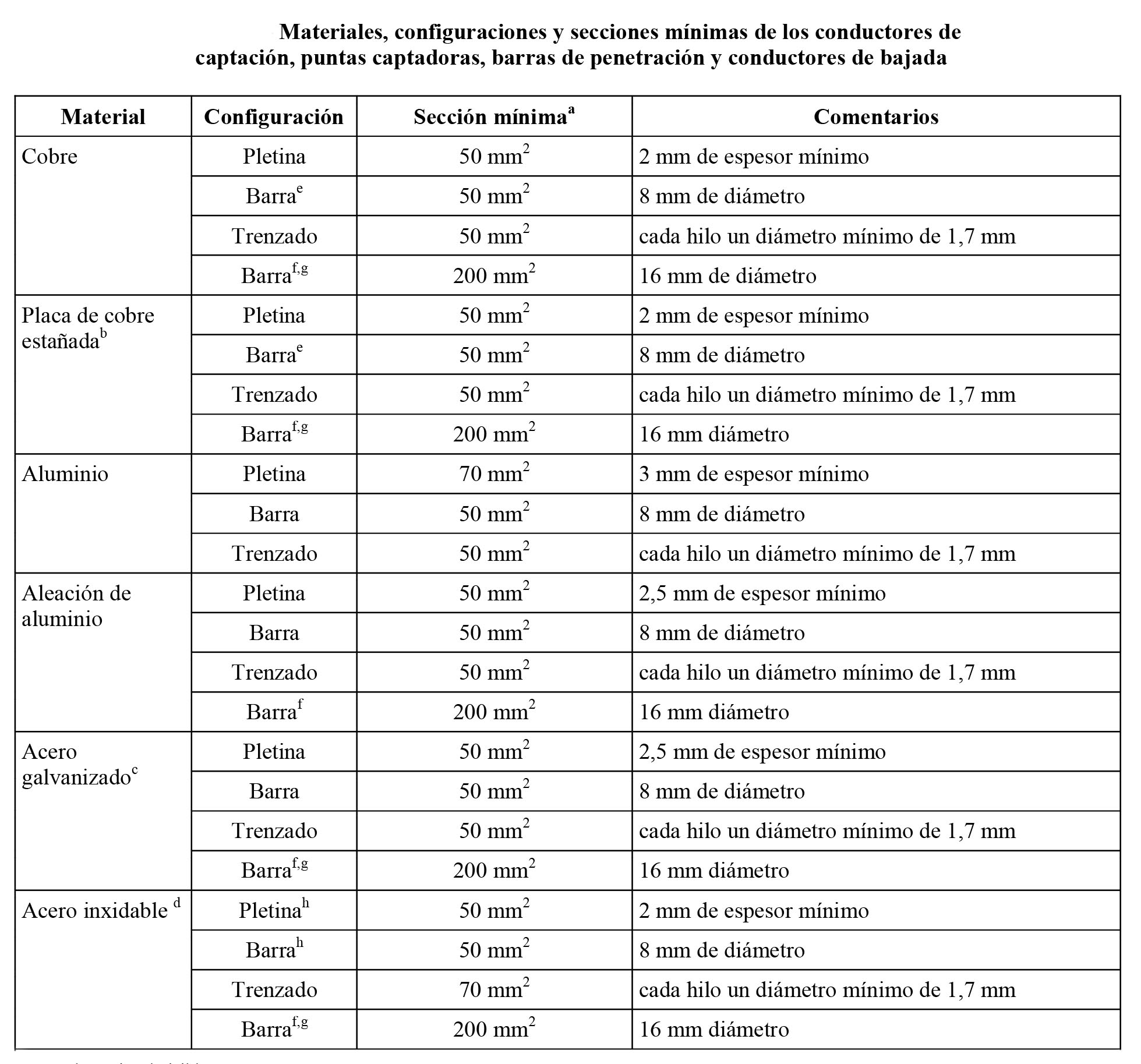

La punta de un pararrayos PDC debe estar situada al menos 2 m por encima de la zona que protege, incluyendo antenas, torres de enfriamiento, techos, depósitos, etc.

Utilizar el cálculo de riesgo indicado en el Anexo A de las normas NFC 17102:2011, UNE 21186:2011 y NP4426:20131.

En España puede utilizarse el cálculo indicado en los puntos 1 y 2 del DB SUA-8 del CTE (Código Técnico de la Edificación), que es de obligado cumplimiento.

En la web de INGESCO existe un Software Design, programa online que permite calcular el nivel de protección del edificio y que además confecciona un estudio totalmente gratuito con GOOGLE MAPS.

Los niveles de protección de un pararrayos PDC implican los factores de seguridad a aplicar para minimizar el riesgo de daños producidos por la caída de rayo en una estructura, por debajo de los mínimos admisibles que la estructura puede soportar. Los niveles de protección de un pararrayos van del Nivel I al Nivel IV, siendo el Nivel I el más exigente y el que proporciona una mayor eficiencia.
